鋼構造用ボルトは高力ボルトの一種であり、標準部品でもあります。締結性能が優れており、鉄骨構造、エンジニアリングなどの締結の役割を果たします。一般的な鋼構造では、鋼ボルトの要件は 8.8 以上ですが、10.9、12.9、すべての高張力鋼ボルトがあり、鋼構造では電気めっきボルトが必要ない場合もあります。

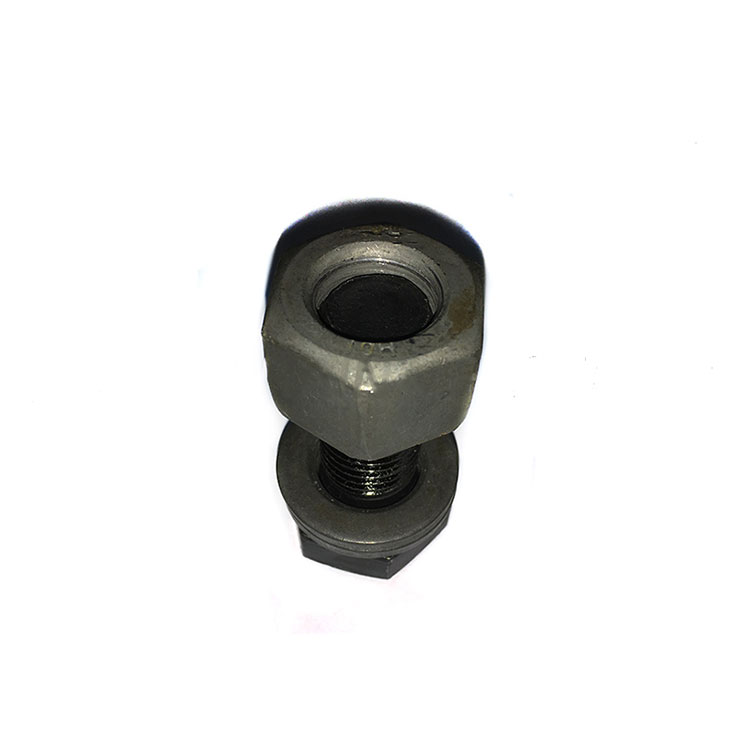

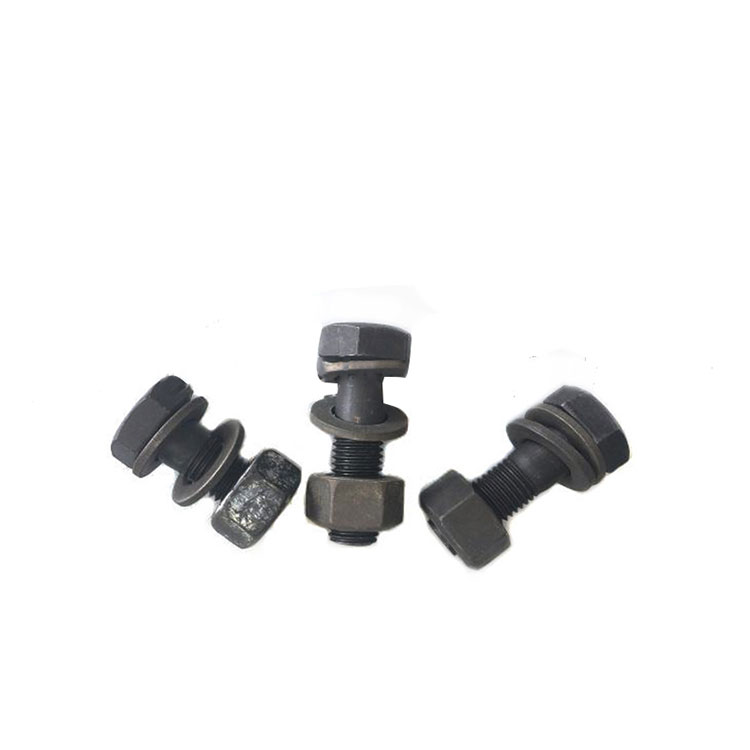

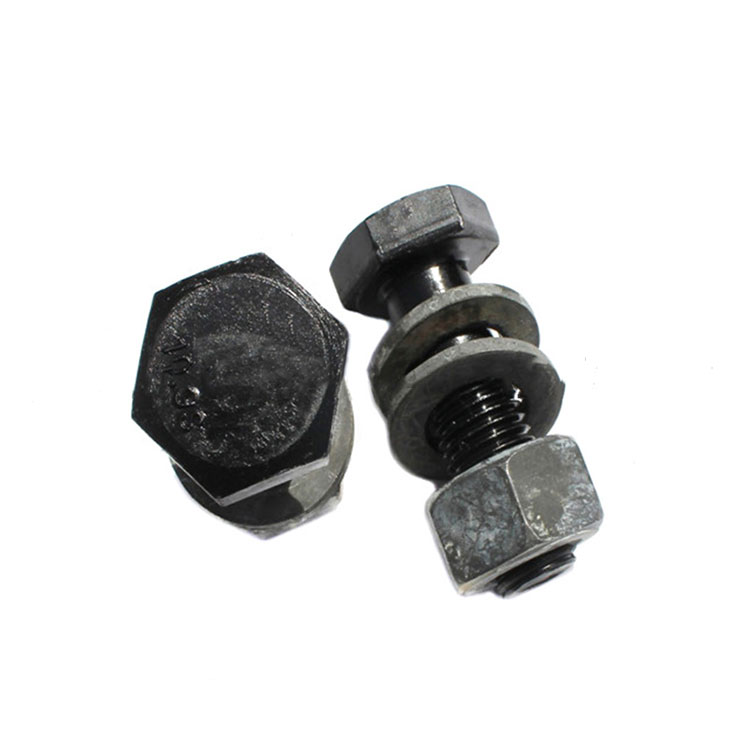

鋼構造用ボルトは主に鉄骨構造で使用され、接続点の鉄骨構造を接続するために使用されます。鋼製ボルトはねじりせん断高力ボルトと大型六角高力ボルトに分けられ、大型六角高力ボルトは通常のネジの高強度グレードです。構造を改善するために、ねじりせん断高力ボルトが大きな六角高力ボルトに改良されました。重い六角頭構造ボルト、10.9 DIN 6914 1989/ISO 7412高強度 - 特性クラス 10.9 - 並目ねじピッチ - 部分ねじ - 熱処理鋼- 溶融亜鉛メッキ オーバーサイズの平面パターンを使用した構造ボルト締め用 DIN 6914-10 規格に従って製造されたボルトは、オーバーサイズのナット # 6915-10 および平ワッシャー # 6916-(C45) と組み合わせると、確実なレベルのアセンブリを提供します締めすぎによるネジの剥がれによる故障を防ぎます。引張強さ:Rm/N/mm?最小 1040、最小 Mpa 1040 (150,800 psi) より長い長さとより大きな直径についてはお電話でお問い合わせください。
メートル六角穴付きボルトの頭部マークと強度 |
||||||
グレード識別マーキング |
仕様 |
呼び寸法範囲[mm] |
耐力[MPa] |
降伏強さ(min) [MPa] |
引張強さ(min)[MPa] |
コア硬度[ロックウェル] |
|
ASTM A490M タイプ 1 |
12–36 |
830 |
940 |
1040 |
C33–39 |
|
ASTM A490M タイプ 2 (廃止) |
|||||
|
ASTM A490M タイプ 3 |
インペリアルヘッドマークと機械的特性 |
||||||
グレード識別マーキング |
仕様 |
公称サイズ範囲 [インチ] |
耐力[ksi] |
降伏強さ (分) [ksi] |
引張強さ(分) [ksi] |
コア硬度[ロックウェル] |
|
ASTM A490 タイプ 1 |
1/2–1-1/2 |
120 |
130 |
最低150 |
C33–38 |
|
ASTM A490 タイプ 2 (廃止) |
1/2–1 |
||||
|
ASTM A490 タイプ 3 |
1/2–1-1/2 |
サイズ | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1-1/8 | 1-1/4 | 1-3/8 | 1-1/2 |
F | 7/8 | 1-1/16 | 1-1/4 | 1-7/16 | 1-5/8 | 1-13/16 | 2 | 2-3/16 | 2-3/8 |
H | 5/16 | 25/64 | 15/32 | 35/64 | 39/64 | 11/16 | 25/32 | 27/32 | 15/16 |
LT | 1.00 | 1.25 | 1.38 | 1.50 | 1.75 | 2.00 | 2.00 | 2.25 | 2.25 |
