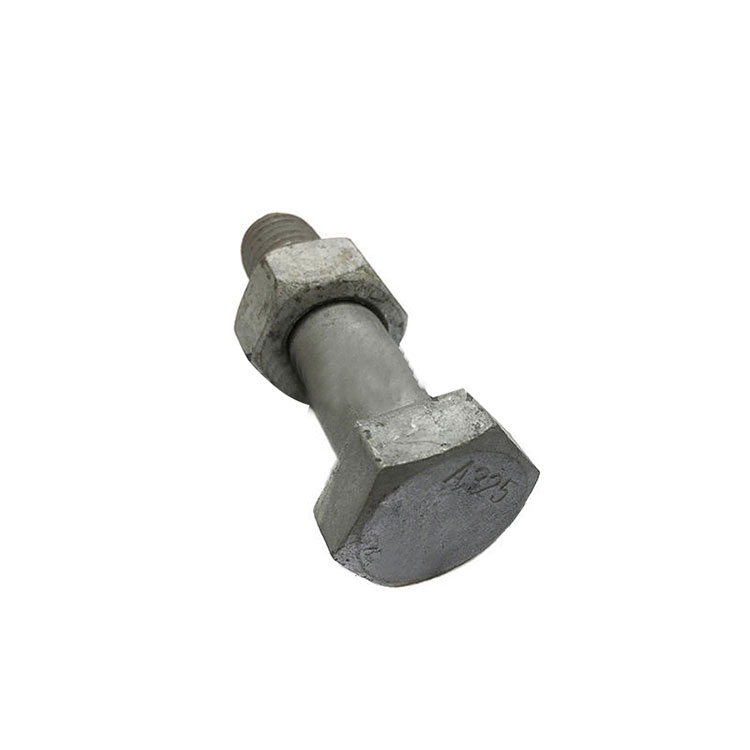

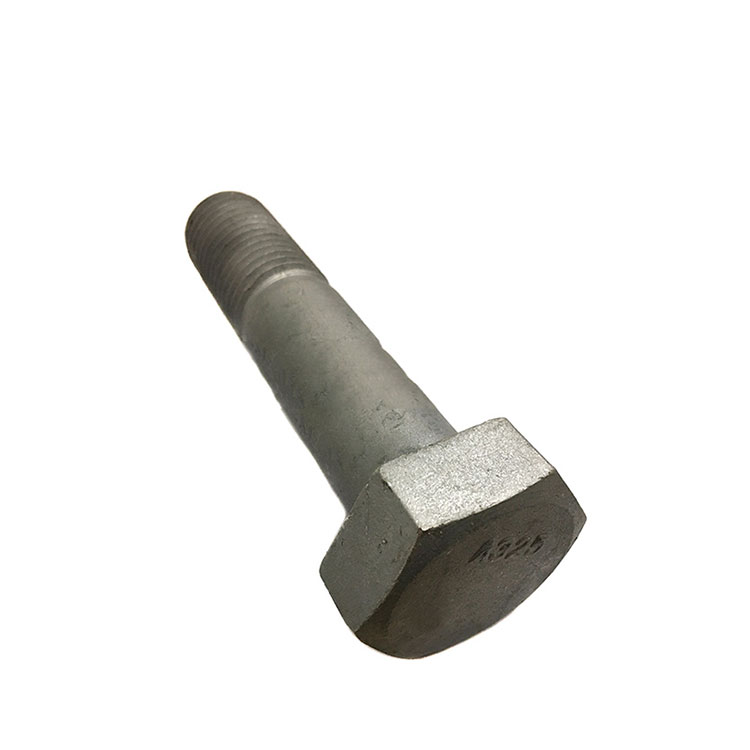

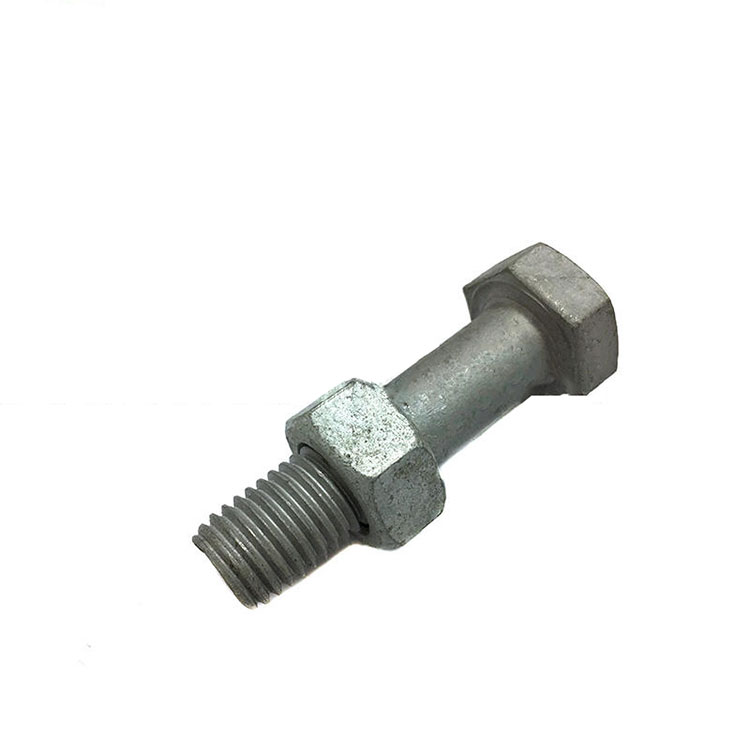

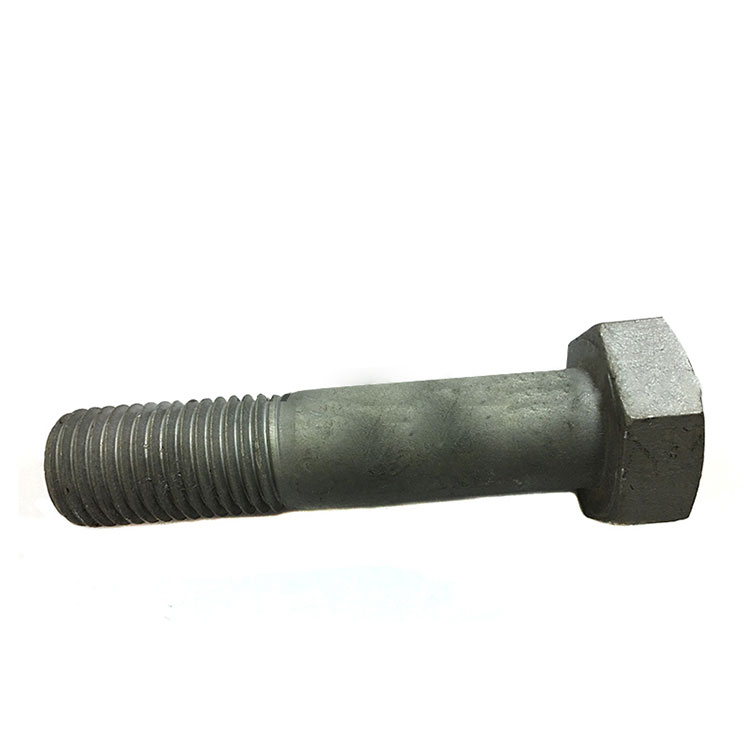

重量六角ボルトは、標準(仕上げ)六角頭よりも頭が大きいです。標準の重量六角ボルトは低炭素鋼から中炭素鋼で作られています。大きなヘッドにより座面が大きくなり、クランプ荷重がより広い領域に分散されます。
重い六角構造ボルトは、鋼材と鋼材の構造接続用に設計されています。したがって、通常は非常に短いです。 A325 および A490 仕様は、アンカー ボルトを含む一般的な用途を目的としたものではありません。これらの用途では、A325 の代わりに A449 を使用し、A490 の代わりに A354 グレードの BD を使用することを検討する必要があります。
重い六角構造ボルトは、鋼材と鋼材の構造接続用に設計されています。 ASTM A325 および A490 仕様は、直径 1/2 インチから 1-1/2 インチまでの高強度の重い六角構造ボルトをカバーしています。これらのボルトは構造接続での使用を目的としているため、標準の六角ボルトよりもねじの長さが短くなります。 A325 および A490 の仕様は、一般的なアプリケーションを目的としたものではありません。
ASTM A490 仕様は、最小引張 150 ksi の直径 1/2 インチから直径 1-1/2 インチまでの、焼き入れおよび焼き戻しされた合金鋼の重い六角構造ボルトを対象としています。 A490 ボルトは、用途と寸法が A325 六角キャップ スクリューの重い六角構造ボルトと似ていますが、中炭素鋼ではなく合金鋼で作られているため、締結具の強度が高くなります。
ボルトの長さの許容差 | ||||
公称長さ (インチ) | 公称サイズ、インチ | |||
1/2 | 5/8 | 3/4 から 1 | 11⁄8~11⁄2 | |
スルー6インチ。 | -0.12 | -0.12 | -0.19 | -0.25 |
6インチ以上 | -0.19 | -0.25 | -0.25 | -0.25 |
重量六角ボルト - 機械的特性 | |||
学年 | サイズ | 引張ksi min | 収量 ksi min |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | 2 1/2まで | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
ボルト径 | D | F | C | H | T | |||||
本体直径 | 二面幅寸法 | コーナー間の幅 | 身長 | ねじの長さ | ||||||
マックス | 基本 | マックス | 分 | マックス | 分 | 基本 | マックス | 分 | 基本 | |
1/2 | 0.515 | 7/8 | 0.875 | 0.85 | 1.01 | 0.969 | 5/16 | 0.323 | 0.302 | 1 |
5/8 | 0.642 | 11/16 | 1.062 | 1.031 | 1.227 | 1.175 | 25/64 | 0.403 | 0.378 | 1.25 |
3/4 | 0.768 | 11/4 | 1.25 | 1.212 | 1.443 | 1.383 | 15/32 | 0.483 | 0.455 | 1.38 |
7/8 | 0.895 | 17/16 | 1.438 | 1.394 | 1.66 | 1.589 | 35/64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15/8 | 1.625 | 1.575 | 1.876 | 1.796 | 39/64 | 0.627 | 0.591 | 1.75 |
11/8 | 1.149 | 113/16 | 1.812 | 1.756 | 2.093 | 2.002 | 11/16 | 0.718 | 0.658 | 2 |
11/4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25/32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23/16 | 2.188 | 2.119 | 2.526 | 2.416 | 27/32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15/16 | 0.974 | 0.902 | 2.25 |
