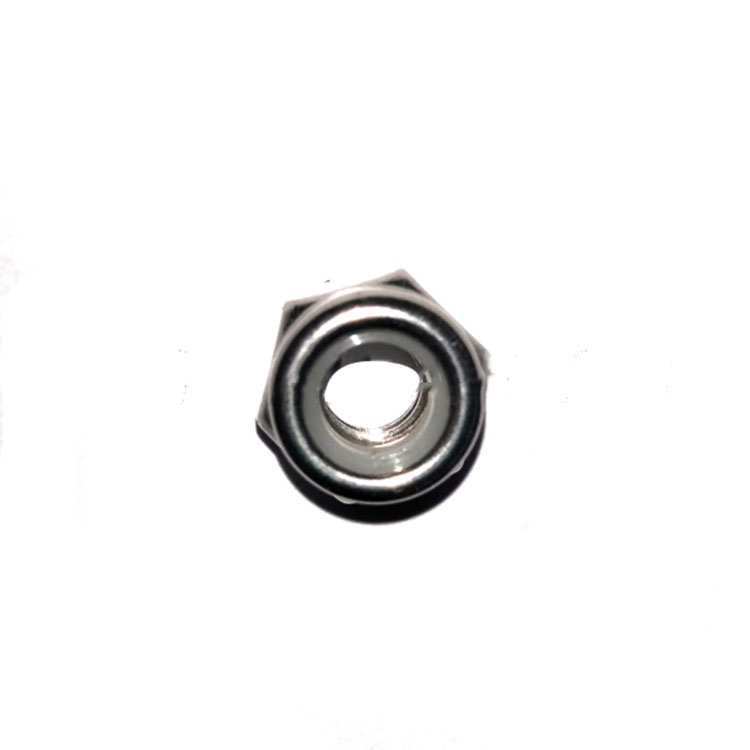

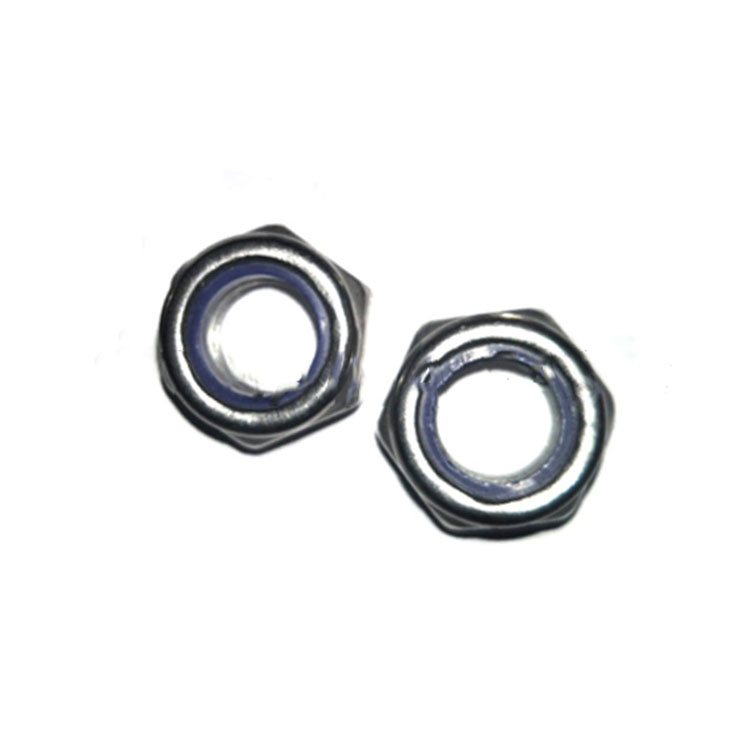

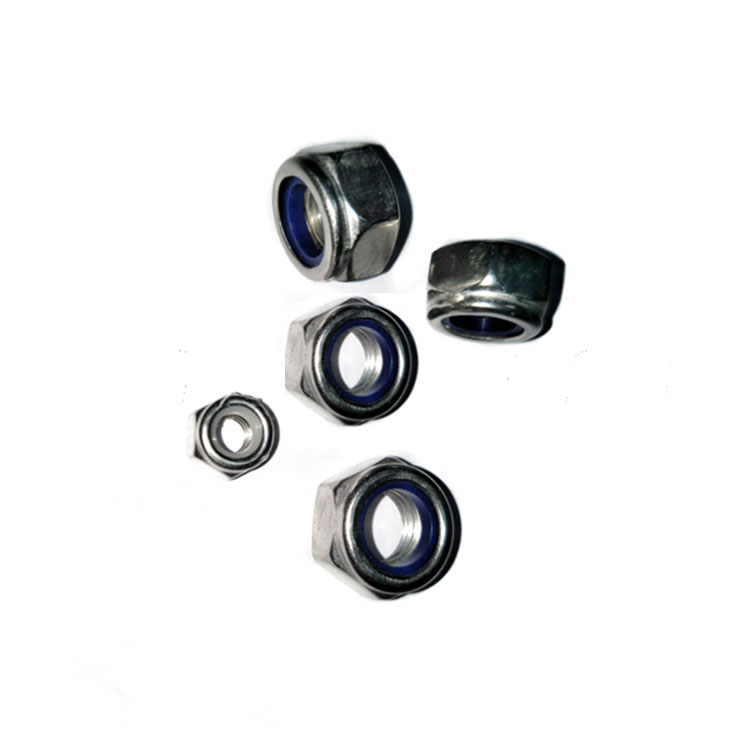

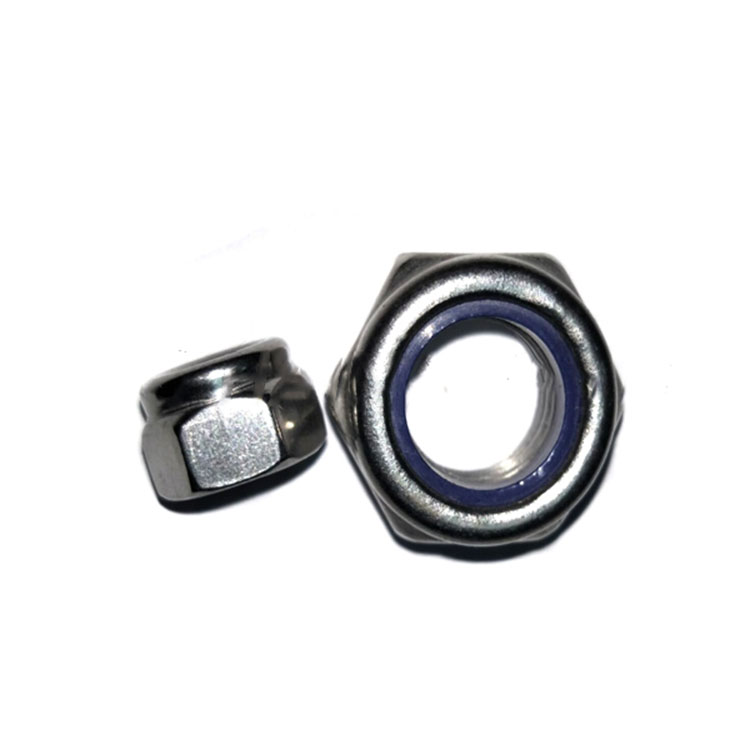

ロックナットは、ワイヤまたは継手の外側接合部を固定するために使用される枢動部品です。ナットの基本的な動作には、ナットとボルトの間の摩擦を利用してセルフロックすることが含まれます。ただし、このセルフロック機構は、動的負荷がかかると信頼性が低下する可能性があります。重要な用途では、ナットのロックの信頼性を確保するために、追加の緩み防止措置が採用されることがよくあります。
中でもロックナットは重要な役割を果たします。緩みを防止する効果は主に、ナットとボルトのねじ係合の間の相互作用力に依存します。嵌合ねじ間のこの相互作用力を強化するために、さまざまな方法が採用されています。これらの方法には、Shibong ナットの改良されたねじ設計、グリップを向上させるためのナイロン ナットへのナイロン コーティングの適用、ねじに適用される表面処理など、ねじ構造の強化が含まれます。これらの対策によりナットのゆるみ止め能力が強化され、意図しない緩みを確実に防止します。これらのステンレス鋼製ロックナットにはさまざまなグレードが用意されているため、特定の用途に必要な適切な強度レベルを柔軟に選択できるほか、その耐食性によりさまざまな環境に適しています。
学年 | 化学組成1(記載のない限り%MAXIMA) | ノート | 別名 | ||||||||
C | そして | ん | P | S | Cr | モー | で | 銅 | |||
A1 | 0.12 | 1 | 6.5 | 0.2 | 0.15/0.35 | 16-19 | 0.7 | 5-10 | 1.75~2.25 | 2 3 4 | 303S31、303S42、1.4305 |
A2 | 0.1 | 1 | 2 | 0.05 | 0.03 | 15-20 | 5 | 8-19 | 4 | 6 7 | 304,394S17(BS3111)、1.4301、1.4567 |
A3 | 0.08 | 1 | 2 | 0.045 | 0.03 | 17-19 | 5 | 9-12 | 1 | 8 | 321,1.4541,347,1.4550 |
A4 | 0.08 | 1 | 2 | 0.045 | 0.03 | 16-18.5 | 2-3 | 10-15 | 4 | 7 9 | 316、1.4401、1.4578 |
A5 | 0.08 | 1 | 2 | 0.045 | 0.03 | 16-18.5 | 2-3 | 10.5-14 | 1 | 8 9 | 316Ti,1.4571,316Cb,1.4580 |
C1 | 0.09~0.15 | 1 | 1 | 0.05 | 0.03 | 11.5-14 | - | 1 | - | 9 | 410、1.4006 |
C3 | 0.17~0.25 | 1 | 1 | 0.04 | 0.03 | 16-18 | - | 1.5-2.5 | - |
|
431、1.4057 |
C4 | 0.08~0.15 | 1 | 1.5 | 0.06 | 0.15~0.35 | 12-14 | 0.8 | 1 |
|
2 9 | 416、1.4005 |
F1 | 0.12 | 1 | 1 | 0.04 | 0.03 | 15-18 | 10 | 1 |
|
11 12 | 430,1.4016,430Ti,1.4520,430Cb,1.4511 |
ナットの動作原理は、ナットとボルトの間の摩擦によるセルフロックです。ただし、動的荷重におけるこのセルフロックの信頼性は低下します。重要な場合にはナットのゆるみ止めの信頼性を確保するために緩み止め措置を講じます。ロックナットの使用も緩み防止のひとつです
