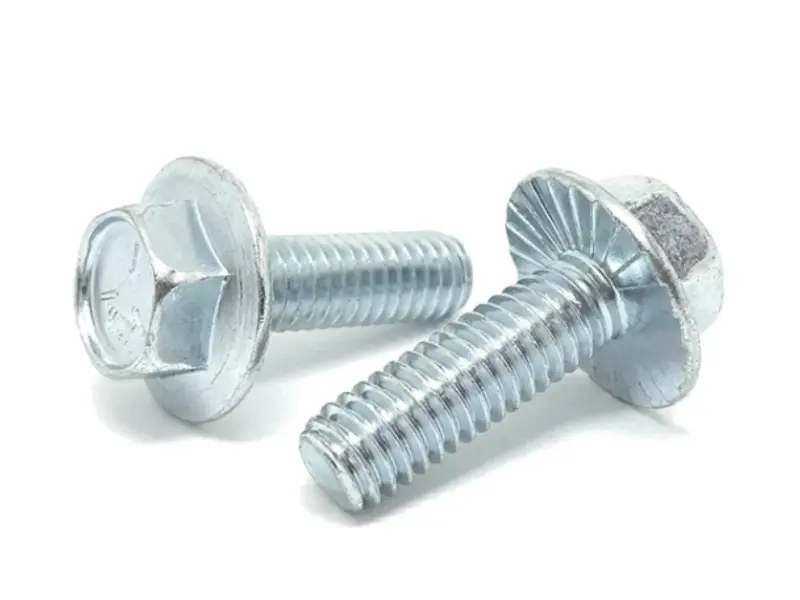

亜鉛メッキ炭素鋼鋸歯状六角フランジ緩み止めボルト

亜鉛メッキ炭素鋼鋸歯状六角フランジゆるみ止めボルトは、六角ドライブヘッド、一体型フランジ、フランジ底部の滑り止め鋸歯状を組み合わせた一体型締結具です。高強度炭素鋼で作られ、電気亜鉛メッキまたは溶融亜鉛メッキで仕上げられているため、別個の平ワッシャーが不要となり、組み立てが合理化されます。フランジ接触面の鋸歯状形状がトルク負荷下で取付基板にしっかりと食い込み、機械的な緩み止めと滑り止めロックを実現し、長期にわたる機械的振動によるボルトの緩みリスクを解決します。

主要な構造の内訳

1. 六角ドライブヘッド：標準ソケットレンチとオープンエンドレンチに適合し、取り付け時の安定したトルク締め付けを実現します。
2. 一体型鋸歯状フランジ: 緩んだワッシャーを交換します。全周セレーションが金属プレートに食い込み、摩擦抵抗を高め、振動時の回転緩みを防止します。
3. 炭素鋼シャンク: 静的および動的耐荷重要件に合わせて、引張強度 4.8 および 8.8 グレードをご用意しています。
4. 全/部分メートルねじ: 信頼性の高いクランプ接続のための標準並目/細目ねじ。
5. 亜鉛メッキ塗装：電気亜鉛メッキ（黄亜鉛・白亜鉛）または溶融亜鉛メッキ仕上げで湿気や酸素を遮断し、屋外でのサビやネジ山の焼き付きを防ぎます。

主要な機能上の利点

1. 耐振動ゆるみ止め性能

面摩擦のみで締結する一般的な六角フランジボルトと異なり、セレーション構造により締結後にワーク表面と物理的な咬合を形成します。商用車のシャーシや太陽光発電ブラケットなどの振動機器に対して安定したクランプ力を維持し、ボルトの脱落や緩みを防ぎます。

2. 現場での組立の簡素化

ボルトとフランジワッシャーを一体化した部品です。オペレーターは設置中にワッシャーの配置をスキップし、組み立て時間を短縮し、小さな部品の損失を減らし、全体的な生産と建設の効率を向上させます。

3. 長期屋外耐食能力

亜鉛コーティングは、雨、道路の塩分、海岸の塩霧、作業場の湿った空気から炭素鋼を効果的に隔離します。ボルト本体とネジ部の錆の形成を防ぎ、後のメンテナンス時に簡単に分解できるようにします。

4. 均一な圧力分布

幅広のフランジにより締め付け圧力が接触面全体に均等に分散され、締め付け時の薄鋼板、アルミニウム形材、軽量金属板のへこみや変形を防ぎます。

典型的なアプリケーションシナリオ

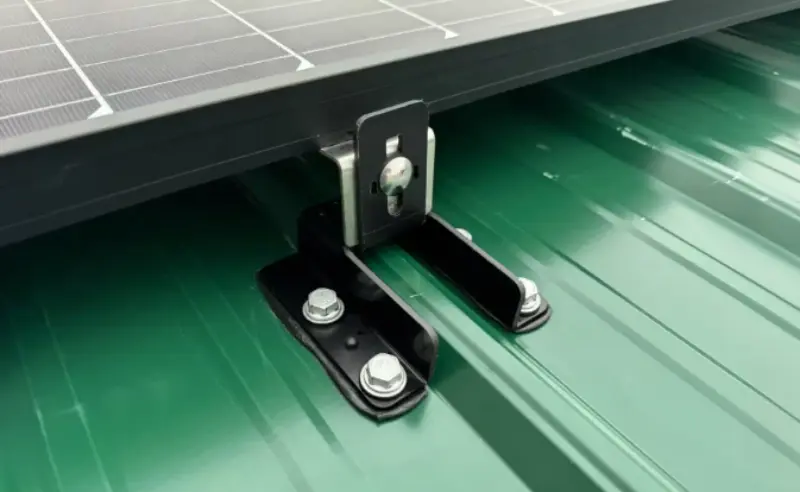

• 太陽光発電パネル取付金具と屋外電源支持フレーム
• 大型トラック、トレーラー、農業機械のシャーシ接続ポイント
• 高速道路のガードレール、鉄骨構造物工場、自治体の交通インフラ
• 発電機セット、ウォーターポンプ、屋外産業機器フレーム
• 電気キャビネットのシェル、コンテナ、板金アセンブリ

製品技術仕様表

パラメータ	対応可能な仕様
基材	グレード 4.8 / グレード 8.8 炭素鋼
表面処理	電気亜鉛メッキ（白亜鉛、黄亜鉛）、溶融亜鉛メッキ
ゆるみ止め構造	全鋸歯状フランジ / 局部鋸歯状フランジ
ねじ規格	DIN6921、DIN933、GB メートルねじ
レギュラーサイズ	M6、M8、M10、M12、M14、M16、M20
ロック機能	耐振性鋸歯状滑り止めフランジ

比較：鋸歯状フランジゆるみ止めボルトと一般的な六角フランジボルト

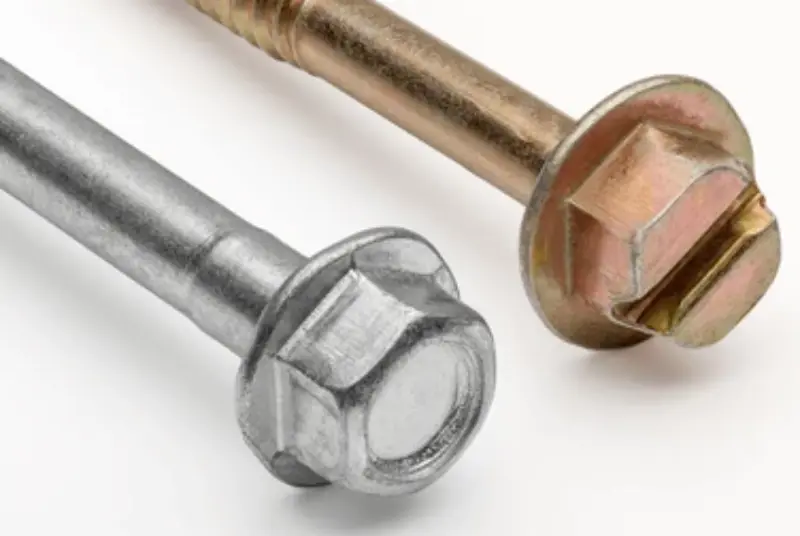

1. 通常の六角フランジボルト: ロックには面摩擦のみに依存します。連続的な機械的振動により緩みやすいため、静的な固定接続にのみ適しています。
2. 鋸歯状六角フランジ緩み止めボルト: 高摩擦 + 機械的歯咬合の二重緩み止め構造を組み合わせており、接続の安全性が高く、動的振動作業条件に最適です。

外国貿易促進のための短いコピー (リストおよびコールドメール用)

当社の亜鉛メッキ炭素鋼鋸歯状六角フランジ緩み止めボルトは、安定した防振ロックを実現する統合鋸歯状フランジ設計を採用しています。亜鉛メッキ防錆コーティングを施した炭素鋼基板は、あらゆる屋外設置環境に適応します。一体型のボルトとフランジの設計により、取り付けの人件費が削減され、PV サポート、車両シャーシ、鉄骨構造エンジニアリングに広く使用されています。お客様の図面に応じて、カスタマイズされた強度グレード、表面亜鉛メッキ処理、およびフルサイズの非標準ボルトの生産を提供します。
