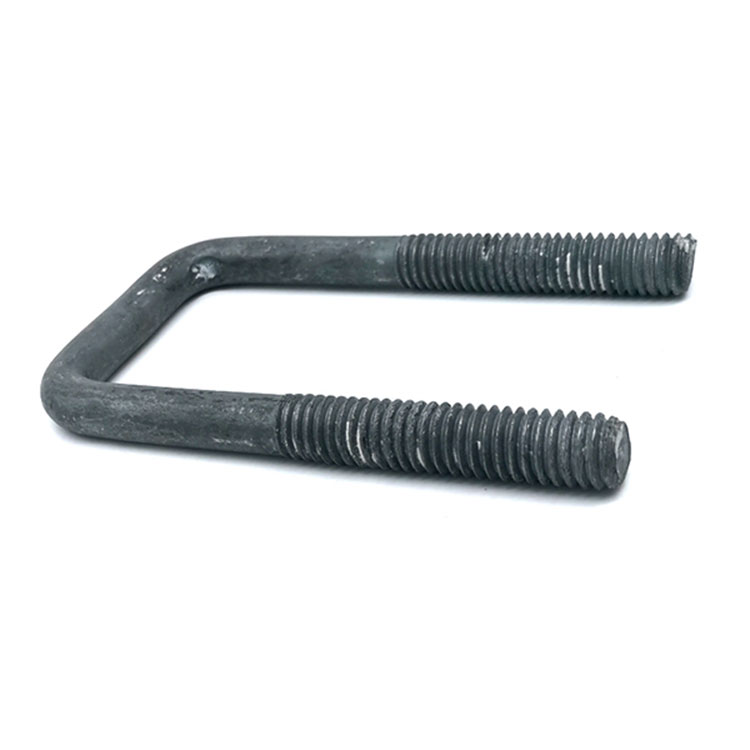

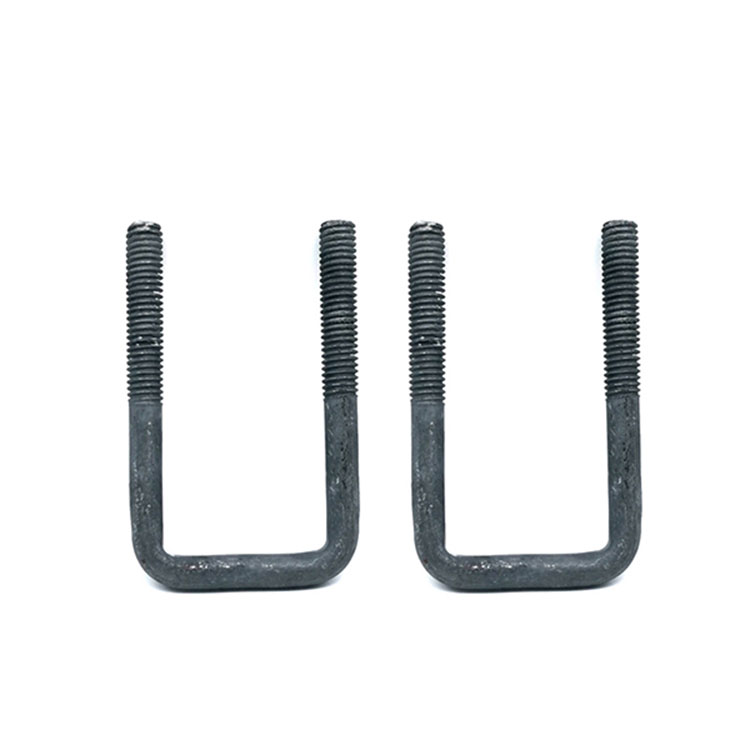

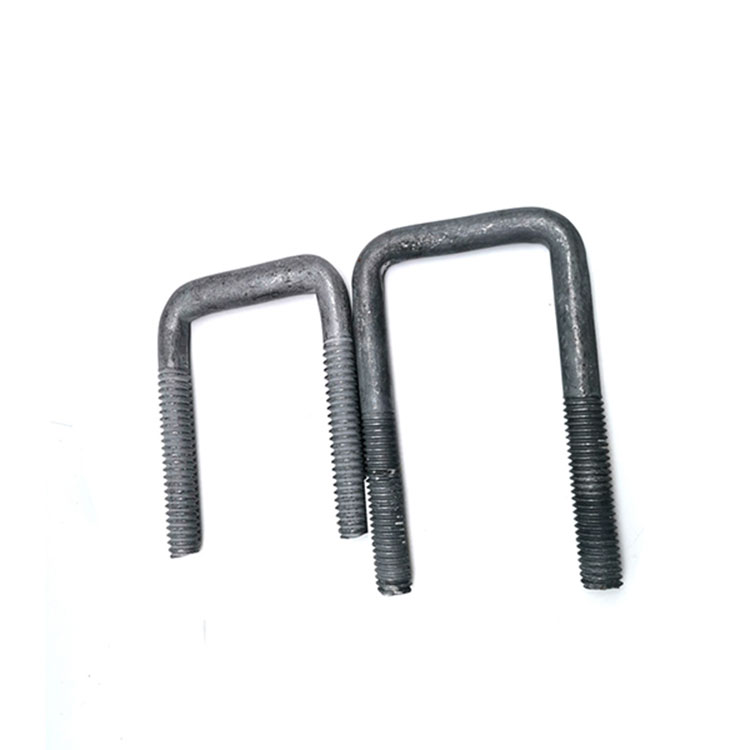

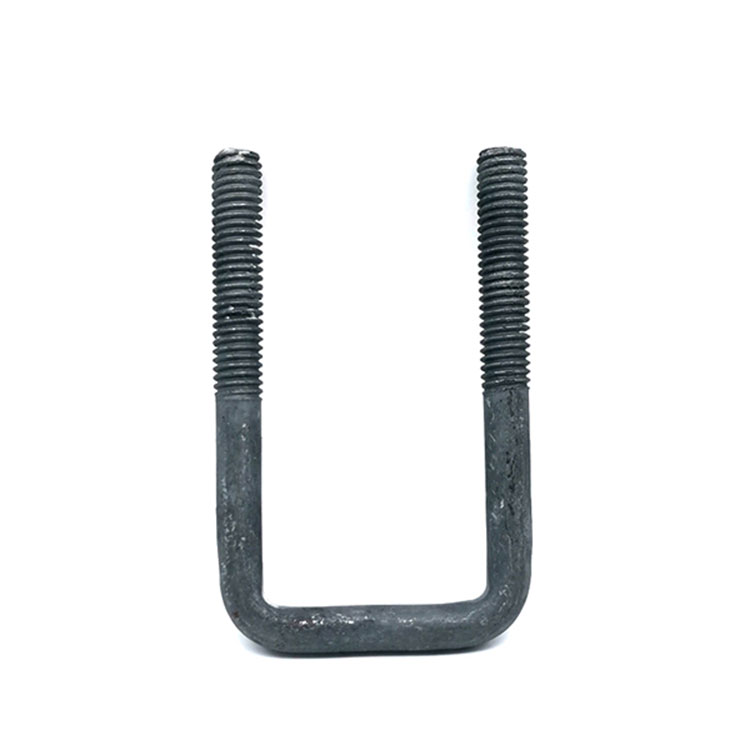

Gangtong Zheli では、中国製の電力タワー機器 HDG U 形ボルト用の DIN3570 炭素鋼 U ボルトの豊富なセレクションを見つけてください。専門的なアフターサービスと適切な価格を提供し、協力を楽しみにしています。
U 字型の両端にねじが切られた U ボルトは、従来、流体やガスを運ぶ配管の支持として機能してきました。歴史的に、U ボルトは配管工学に特有の用語を使用して定量化されていました。エンジニアは、サポートするパイプに基づいて U ボルトのサイズを指定します。たとえば、「公称ボア 40 の U ボルト」を要求する場合があります。この用語は、配管作業の分野の人々のみによく知られています。
興味深いことに、「公称ボア 40」という指定は、U ボルトの物理的なサイズや寸法に直接対応していません。代わりに、サポートされているパイプの内径を指します。エンジニアはこの測定値を使用して、設計中にパイプの流体またはガスの搬送能力を評価します。
しかし、U ボルトは現在、さまざまなタイプのチューブや丸棒を固定するために幅広いユーザーに利用されているため、この拡大された用途に対応するには、よりユーザーフレンドリーな測定システムが不可欠になっています。
標準: | DIN、ASTM/ANSI JIS、ISO、AS、GB | ||||||
材料 | ステンレス鋼: SS201、SS303、SS304、SS316、SS316L、SS904L、F593 | ||||||
鋼グレード: DIN: Gr.4.6、4.8、5.6、5.8、8.8、10.9、12.9; SAE: Gr.2、5、8; ASTM: 307A、307B、A325、A394、A490、A449、 | |||||||
仕上げ | 亜鉛(黄、白、青、黒)、ホップディップ亜鉛メッキ(HDG)、四三酸化鉄、 ジオメット、ダクロメント、陽極酸化、ニッケルメッキ、亜鉛ニッケルメッキ |
||||||
生産 プロセス |
M2-M24:冷間鍛造、M24-M100 熱間鍛造、 カスタマイズされたファスナーの機械加工と CNC |
||||||
カスタマイズされた製品 リードタイム |
繁忙期:15~30日、閑散期:10~15日 | ||||||
在庫品 | スチール: 4.8 グレード DIN6923、8.8 グレード 10.9 グレードの GB5783 および GB5782 ステンレス鋼:オールDIN規格ステンレス鋼ボルト |
||||||
Gangtong Zheli Fastener から標準ファスナーの無料サンプルを入手 | |||||||
詳細については、www.gtzlfastener.com をご覧ください。 |
Uボルト仕様 | ||||
ねじ径 | 脚間の幅 | 内側の長さ | ねじの長さ | パイプサイズ |
1/4"-20 | 3/4" | 1 1/4 | 3/4" | 3/8" |
1/4"-20 | 3/4" | 1 3/4 | 3/4" | 3/8" |
1/4"-20 | 3/4" | 2 1/4 | 1 1/2 | 3/8" |
1/4"-20 | 1" | 1 3/4 | 3/4" | 1/2" |
1/4"-20 | 1-1/8" | 2 | 3/4" | 3/4" |
1/4"-20 | 1-3/8" | 2 1/4 | 3/4" | 1" |
1/4"-20 | 1 3/4 | 2 3/4 | 1 | 1 1/4 |
1/4"-20 | 2 | 3 1/4 | 1 1/4 | 1 1/2 |
1/4"-20 | 1 1/2 | 3 1/2 | 2 | 1 |
5/16"-18 | 1 3/8 | 2 3/16 | 1 | 1 |
5/16"-18 | 1 3/8 | 3 11/16 | 1 1/2 | 1 |
5/16~18 | 1 3/4 | 2 11/16 | 1 | 1 1/4 |
5/16~18 | 2 | 2 11/16 | 1 | 1 1/2 |
5/16~18 | 2 | 3 11/16 | 1 1/2 | 1 1/2 |
5/16~18 | 2 1/2 | 3 3/16 | 1 1/2 | 2 |
3/8"-16 | 1 | 2 1/4 | 1 1/4 | 1/2" |
3/8"-16 | 1 3/8 | 3 1/8 | 1 1/2 | 1 |
3/8"-16 | 1 1/2 | 2 1/2 | 1 1/4 | 1 |
3/8"-16 | 2 | 3 1/8 | 1 1/4 | 1 1/2 |
3/8"-16 | 2 1/2 | 3 5/8 | 1 1/2 | 2 |
3/8"-16 | 3 | 4 1/8 | 1 1/2 | 2 1/2 |
3/8"-16 | 3 5/8 | 4 5/8 | 1 1/2 | 3 |
1/2"-13 | 3 | 4 1/2 | 1 1/2 | 2 1/2 |
1/2"-13 | 3.5 | 5 | 1 1/2 | 3 |
1/2"-13 | 4 | 5 1/2 | 1 1/2 | 3 1/2 |
1/2"-13 | 4.625 | 6 | 1 1/2 | 4 |
1/2"-13 | 5.625 | 7 | 2 | 5 |
1/2"-13 | 6.75 | 8 | 2 | 6 |
1/2"-13 | 8.75 | 10 3/8 | 2 | 8 |
5/8"-11 | 8.75 | 11 1/2 | 4 |
8 |
