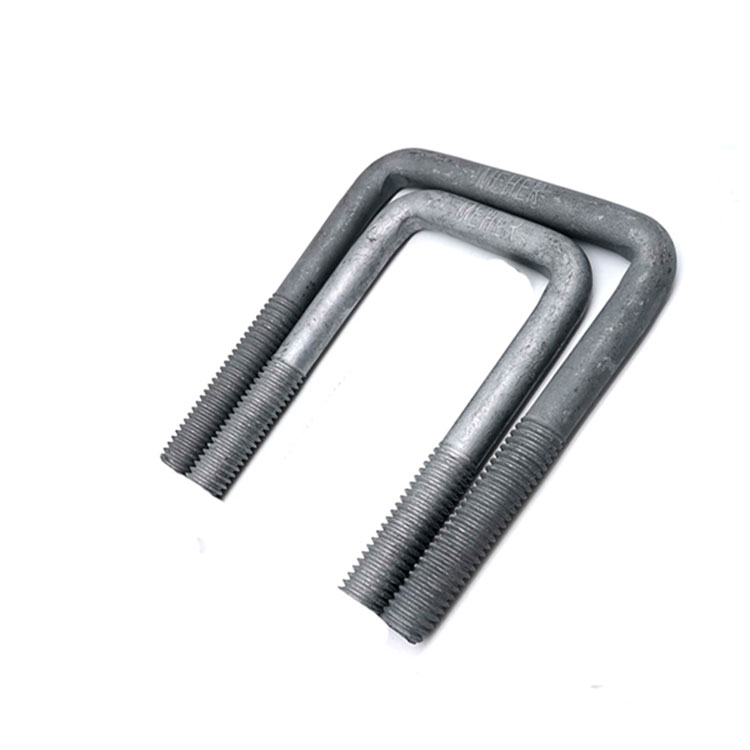

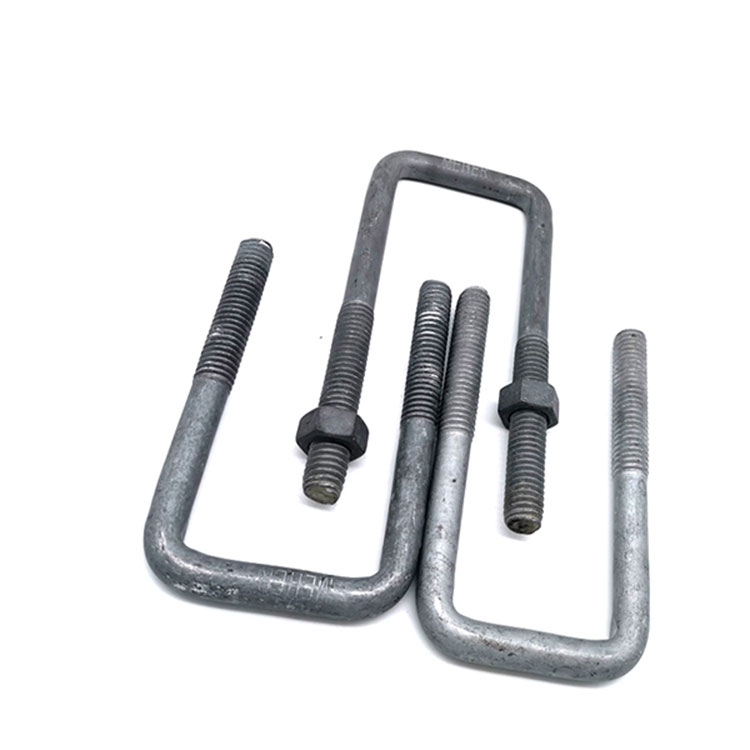

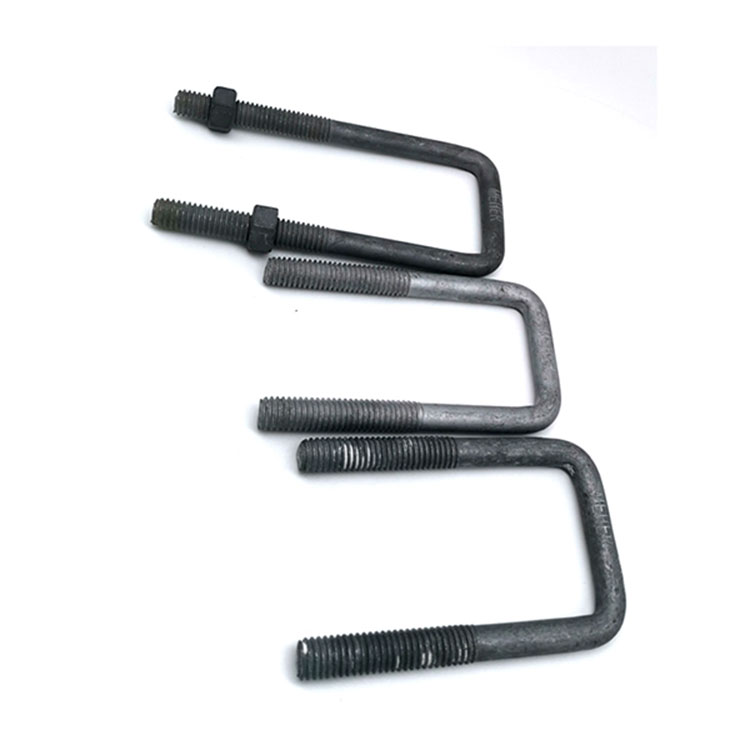

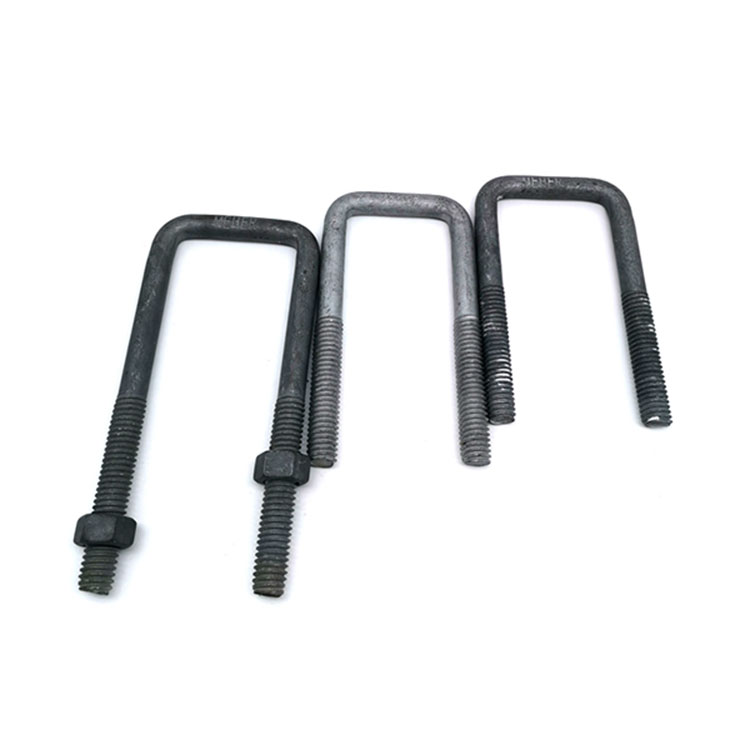

Gangtong Zheli では、中国からの電力用ナット付き炭素鋼 4.8/8.8 グレード亜鉛メッキ熱間 DIP 亜鉛メッキ HDG U ボルトの豊富なセレクションを見つけてください。専門的なアフターサービスと適切な価格を提供し、協力を楽しみにしています。
Uボルトは、両端にネジ山が付いているU字型のボルトです。伝統的に、これらのボルトは主に配管、特に流体やガスの通過を容易にするパイプを支持するために使用されてきました。エンジニアは、サポートしているパイプのサイズに基づいて U ボルトを呼んでいました。たとえば、彼らは「公称ボア 40 U ボルト」を要求します。これは配管工事エンジニアリングに特有の用語であり、その文脈内でのみ理解されます。
興味深いことに、「公称ボア 40」という指定は、U ボルト自体の実際のサイズや寸法に直接対応していません。代わりに、サポートされているパイプの内径に関係します。エンジニアはこの測定値を使用して、パイプの液体またはガスの輸送能力を測定します。
しかし、U ボルトは幅広い業界でさまざまな種類のチューブや丸棒のクランプに使用されるようになっているため、この幅広い層に対応するには、より便利な測定システムが必要になります。
標準: | DIN、ASTM/ANSI JIS、ISO、AS、GB | ||||||
材料 | ステンレス鋼: SS201、SS303、SS304、SS316、SS316L、SS904L、F593 | ||||||
鋼グレード: DIN: Gr.4.6、4.8、5.6、5.8、8.8、10.9、12.9; SAE: Gr.2、5、8; ASTM: 307A、307B、A325、A394、A490、A449、 | |||||||
仕上げ | 亜鉛(黄、白、青、黒)、ホップディップ亜鉛メッキ(HDG)、四三酸化鉄、 ジオメット、ダクロメント、陽極酸化、ニッケルメッキ、亜鉛ニッケルメッキ |
||||||
生産 プロセス |
M2-M24:冷間鍛造、M24-M100 熱間鍛造、 カスタマイズされたファスナーの機械加工と CNC |
||||||
カスタマイズされた製品 リードタイム |
繁忙期:15~30日、閑散期:10~15日 | ||||||
在庫品 | スチール: 4.8 グレード DIN6923、8.8 グレード 10.9 グレードの GB5783 および GB5782 ステンレス鋼:オールDIN規格ステンレス鋼ボルト |
||||||
Gangtong Zheli Fastener から標準ファスナーの無料サンプルを入手 | |||||||
詳細については、www.gtzlfastener.com をご覧ください。 |
Uボルト仕様 | ||||
ねじ径 | 脚間の幅 | 内側の長さ | ねじの長さ | パイプサイズ |
1/4"-20 | 3/4" | 1 1/4 | 3/4" | 3/8" |
1/4"-20 | 3/4" | 1 3/4 | 3/4" | 3/8" |
1/4"-20 | 3/4" | 2 1/4 | 1 1/2 | 3/8" |
1/4"-20 | 1" | 1 3/4 | 3/4" | 1/2" |
1/4"-20 | 1-1/8" | 2 | 3/4" | 3/4" |
1/4"-20 | 1-3/8" | 2 1/4 | 3/4" | 1" |
1/4"-20 | 1 3/4 | 2 3/4 | 1 | 1 1/4 |
1/4"-20 | 2 | 3 1/4 | 1 1/4 | 1 1/2 |
1/4"-20 | 1 1/2 | 3 1/2 | 2 | 1 |
5/16"-18 | 1 3/8 | 2 3/16 | 1 | 1 |
5/16"-18 | 1 3/8 | 3 11/16 | 1 1/2 | 1 |
5/16~18 | 1 3/4 | 2 11/16 | 1 | 1 1/4 |
5/16~18 | 2 | 2 11/16 | 1 | 1 1/2 |
5/16~18 | 2 | 3 11/16 | 1 1/2 | 1 1/2 |
5/16~18 | 2 1/2 | 3 3/16 | 1 1/2 | 2 |
3/8"-16 | 1 | 2 1/4 | 1 1/4 | 1/2" |
3/8"-16 | 1 3/8 | 3 1/8 | 1 1/2 | 1 |
3/8"-16 | 1 1/2 | 2 1/2 | 1 1/4 | 1 |
3/8"-16 | 2 | 3 1/8 | 1 1/4 | 1 1/2 |
3/8"-16 | 2 1/2 | 3 5/8 | 1 1/2 | 2 |
3/8"-16 | 3 | 4 1/8 | 1 1/2 | 2 1/2 |
3/8"-16 | 3 5/8 | 4 5/8 | 1 1/2 | 3 |
1/2"-13 | 3 | 4 1/2 | 1 1/2 | 2 1/2 |
1/2"-13 | 3.5 | 5 | 1 1/2 | 3 |
1/2"-13 | 4 | 5 1/2 | 1 1/2 | 3 1/2 |
1/2"-13 | 4.625 | 6 | 1 1/2 | 4 |
1/2"-13 | 5.625 | 7 | 2 | 5 |
1/2"-13 | 6.75 | 8 | 2 | 6 |
1/2"-13 | 8.75 | 10 3/8 | 2 | 8 |
5/8"-11 | 8.75 | 11 1/2 | 4 |
8 |
