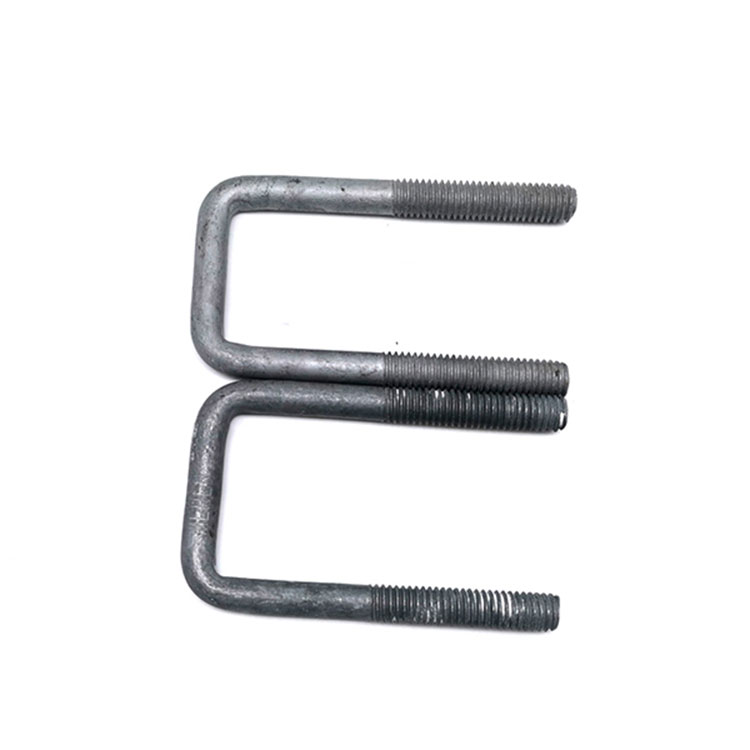

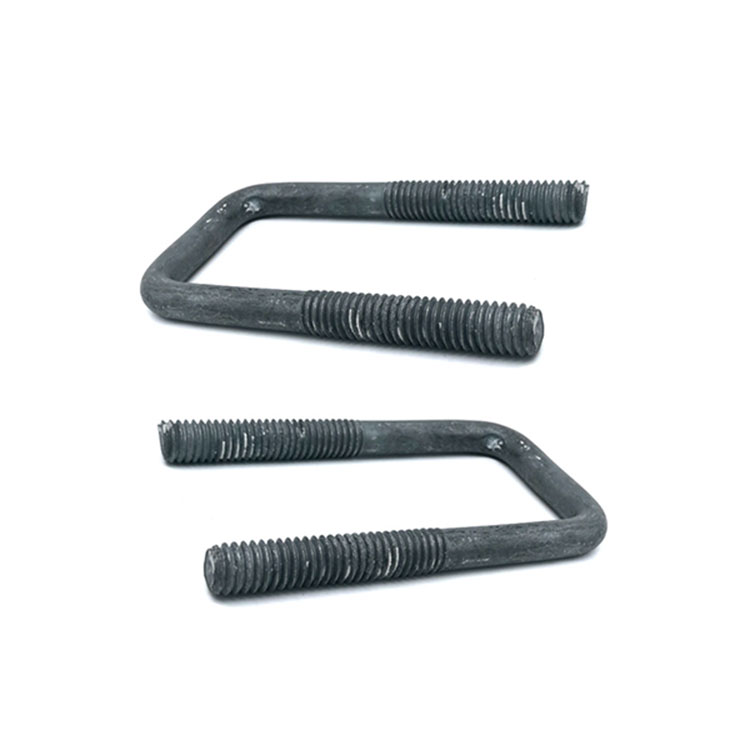

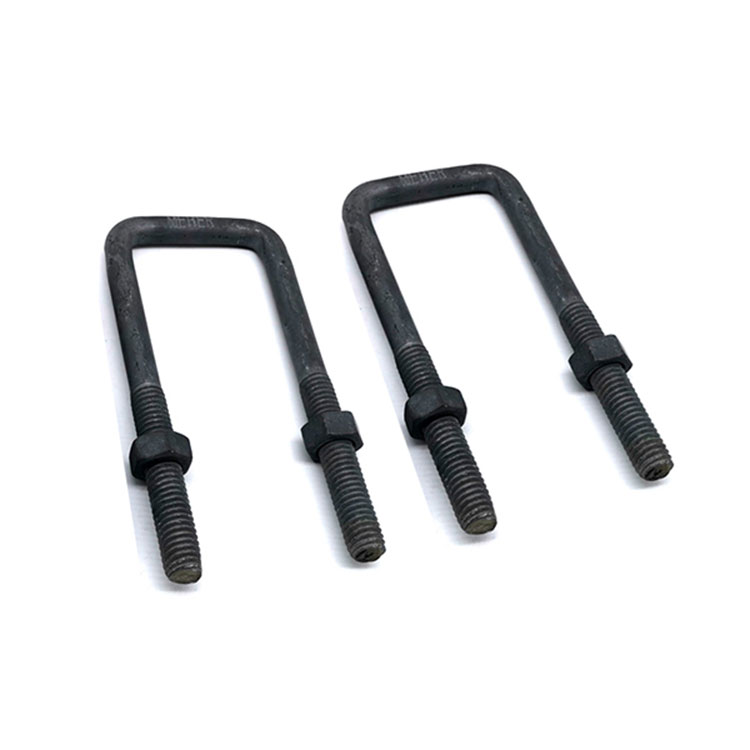

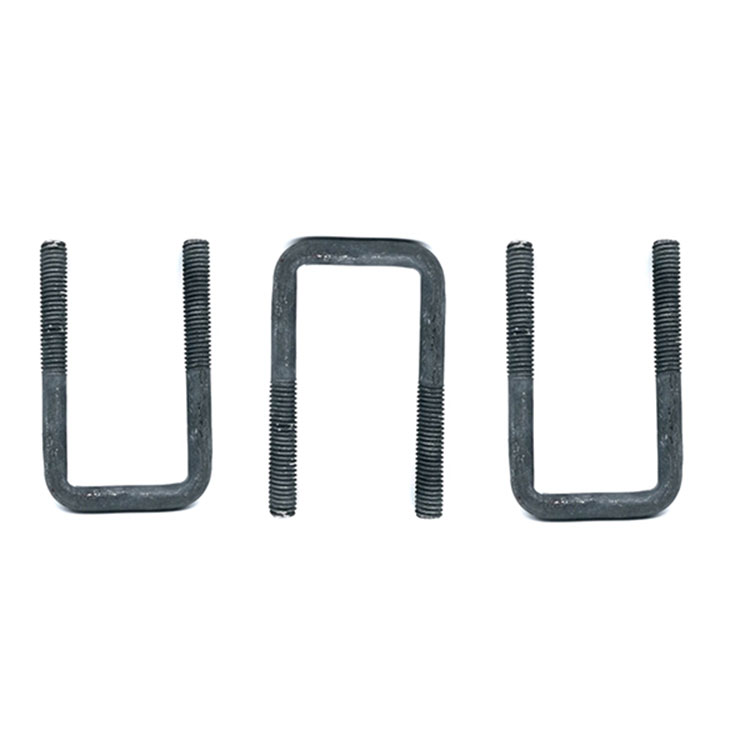

Gangtong Zheli では、中国からの 4.8/8.8 グレードの炭素鋼溶融亜鉛メッキ電気タワー フィッティング研磨 HDG DIN3570 U ボルトとナット付きの豊富なセレクションを見つけてください。専門的なアフターサービスと適切な価格を提供し、協力を楽しみにしています。
U 字型の両端にねじが切られた U ボルトは、配管、特に液体やガスを輸送するパイプを支持するために伝統的に利用されてきました。パイプのサイズは、サポート対象のパイプのサイズを指す、配管工事エンジニアに馴染みのある用語を使用して定義されていました。たとえば、エンジニアは、希望する U ボルト サイズを示す、その分野専用の用語である「公称ボア 40 U ボルト」を要求する場合があります。
興味深いことに、この「公称ボア 40」という基準は、U ボルト自体の物理的なサイズや寸法に直接対応していません。代わりに、サポートするパイプの内径を表します。エンジニアはこの測定値を使用して、設計段階でパイプの流体またはガスの搬送能力を決定します。
しかし、U ボルトは現在、さまざまな種類のチューブや丸棒を固定するために幅広いユーザーに使用されており、この幅広い用途に対応するために、よりユーザーフレンドリーな測定システムが必要です。
標準: | DIN、ASTM/ANSI JIS、ISO、AS、GB | ||||||
材料 | ステンレス鋼: SS201、SS303、SS304、SS316、SS316L、SS904L、F593 | ||||||
鋼グレード: DIN: Gr.4.6、4.8、5.6、5.8、8.8、10.9、12.9; SAE: Gr.2、5、8; ASTM: 307A、307B、A325、A394、A490、A449、 | |||||||
仕上げ | 亜鉛(黄、白、青、黒)、ホップディップ亜鉛メッキ(HDG)、四三酸化鉄、 ジオメット、ダクロメント、陽極酸化、ニッケルメッキ、亜鉛ニッケルメッキ |
||||||
生産 プロセス |
M2-M24:冷間鍛造、M24-M100 熱間鍛造、 カスタマイズされたファスナーの機械加工と CNC |
||||||
カスタマイズされた製品 リードタイム |
繁忙期:15~30日、閑散期:10~15日 | ||||||
在庫品 | スチール: 4.8 グレード DIN6923、8.8 グレード 10.9 グレードの GB5783 および GB5782 ステンレス鋼:オールDIN規格ステンレス鋼ボルト |
||||||
Gangtong Zheli Fastener から標準ファスナーの無料サンプルを入手 | |||||||
詳細については、www.gtzlfastener.com をご覧ください。 |
Uボルト仕様 | ||||
ねじ径 | 脚間の幅 | 内側の長さ | ねじの長さ | パイプサイズ |
1/4"-20 | 3/4" | 1 3/4 | 3/4" | 3/8" |
1/4"-20 | 3/4" | 2 1/4 | 1 1/2 | 3/8" |
1/4"-20 | 1" | 1 3/4 | 3/4" | 1/2" |
1/4"-20 | 1-1/8" | 2 | 3/4" | 3/4" |
1/4"-20 | 1-3/8" | 2 1/4 | 3/4" | 1" |
1/4"-20 | 1 3/4 | 2 3/4 | 1 | 1 1/4 |
1/4"-20 | 2 | 3 1/4 | 1 1/4 | 1 1/2 |
1/4"-20 | 1 1/2 | 3 1/2 | 2 | 1 |
5/16"-18 | 1 3/8 | 2 3/16 | 1 | 1 |
5/16"-18 | 1 3/8 | 3 11/16 | 1 1/2 | 1 |
5/16~18 | 1 3/4 | 2 11/16 | 1 | 1 1/4 |
5/16~18 | 2 | 2 11/16 | 1 | 1 1/2 |
5/16~18 | 2 | 3 11/16 | 1 1/2 | 1 1/2 |
5/16~18 | 2 1/2 | 3 3/16 | 1 1/2 | 2 |
3/8"-16 | 1 | 2 1/4 | 1 1/4 | 1/2" |
3/8"-16 | 1 3/8 | 3 1/8 | 1 1/2 | 1 |
3/8"-16 | 1 1/2 | 2 1/2 | 1 1/4 | 1 |
3/8"-16 | 2 | 3 1/8 | 1 1/4 | 1 1/2 |
3/8"-16 | 2 1/2 | 3 5/8 | 1 1/2 | 2 |
3/8"-16 | 3 | 4 1/8 | 1 1/2 | 2 1/2 |
3/8"-16 | 3 5/8 | 4 5/8 | 1 1/2 | 3 |
1/2"-13 | 3 | 4 1/2 | 1 1/2 | 2 1/2 |
1/2"-13 | 3.5 | 5 | 1 1/2 | 3 |
1/2"-13 | 4 | 5 1/2 | 1 1/2 | 3 1/2 |
1/2"-13 | 4.625 | 6 | 1 1/2 | 4 |
1/2"-13 | 5.625 | 7 | 2 | 5 |
1/2"-13 | 6.75 | 8 | 2 | 6 |
1/2"-13 | 8.75 | 10 3/8 | 2 | 8 |
5/8"-11 | 8.75 | 11 1/2 | 4 |
8 |
