DIN6319 球面ワッシャー凸面および凹面自動調心ワッシャー: アセンブリの角度偏差を修正

ボルト接合部の角度偏差の原因

重工業の製造や精密機器の組み立てにおいて、ボルト接続の角度のずれは、最も見落とされているものの影響力のある隠れた問題の 1 つです。不均一な加工面、溶接の変形、機器の基礎の沈下、および手動による取り付けエラーはすべて、フィッティング面が非平行になる原因となります。長期にわたる重荷重と機械的振動の下では、わずかな傾斜角によってボルトに曲げ応力が継続的に発生し、その結果、ねじ山の摩耗、ボルトの疲労、緩み、さらには突然の破損が発生します。

従来の組立ソリューションのほとんどは、固定を補助するために通常の平ワッシャーまたはスプリングワッシャーに依存しています。しかし、これら従来のファスナーは圧力分散と緩み止めという単純な役割しか担っていませんでした。角度補正機能が全くなく、偏心曲げ力を除去することができません。高精度の金型や油圧機器、重量鉄骨設備などでは、通常のワッシャーを使用すると組み立ての安定性が大幅に低下し、機器全体の寿命が短くなります。DIN6319 球面座金 凸凹自動調心座金業界における長年の問題点である組み立て角度のずれを完全に解決します。その独自の凸凹ペア球面構造は、傾斜した設置面に積極的に適応し、不規則な曲げ応力を均一な軸方向圧力に変換し、ボルト接続の安全性と安定性を根本的に保護します。

DIN6319 ワッシャー VS 従来のワッシャー: コア性能の比較

エンジニアや購入者がさまざまな作業条件に合わせてファスナーを正確に選択できるよう、自動調心球面座金と通常の平座金/ばね座金の性能を詳細に比較しています。従来のワッシャーの構造上の欠陥は、頑丈で傾斜した組み立てシナリオでは完全に露呈しますが、DIN6319 セットの構造上の利点は完全に反映されています。

比較項目	普通平座金・ばね座金	DIN6319 球面座金セット
角度補正能力	なし、傾斜面には適応できません	3～4°の角度偏差補償、アクティブな自動調心をサポート
ボルト応力状態	曲げ応力や偏心荷重が生じやすい	曲げ力を排除し、純粋な軸応力ベアリング
耐振動性	不良、長期の振動で緩みやすい	安定した取り付け、振動による緩みに効果的に抵抗します
耐用年数	短くボルト疲労損傷を起こしやすい	長寿命で装置のメンテナンス頻度を軽減
該当するシナリオ	平らで軽荷重のアセンブリにのみ適しています	重荷重・偏り・傾き組立のプロフェッショナル

比較すると、従来のワッシャーは最も基本的な締結ニーズにしか対応できないことが明らかです。ひとたび凹凸のある組み立て面や高負荷の作業条件に直面すると、構造上の誤差を相殺することはできません。対照的に、DIN6319 球面座金 凸凹自動調心座金産業上のエラー補償用に専門的に設計されています。実際の設置状態に応じて取り付け角度を自動的に調整できるため、各ボルトに垂直かつ均等に応力がかかることが保証されます。これは、高水準の工業用組み立てにおいてかけがえのない中心的な利点です。

球面座金セットの基本動作原理

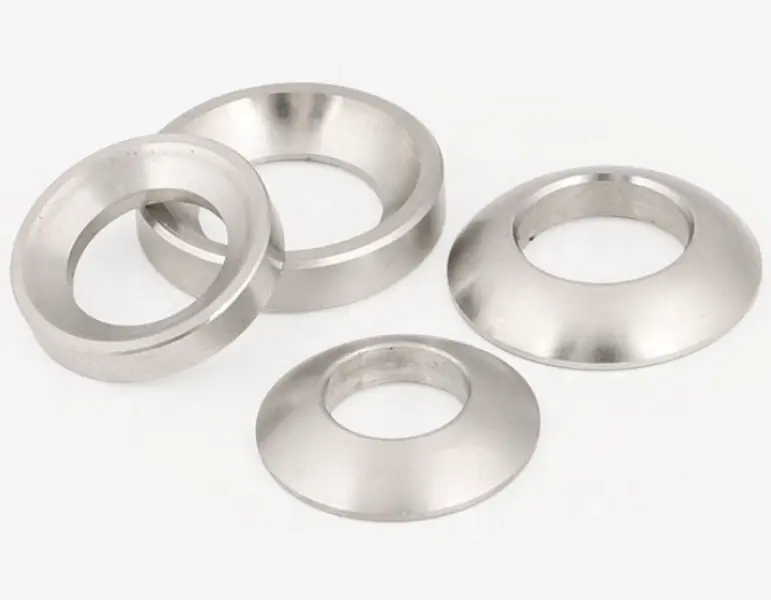

完全なDIN6319 自動調心ワッシャー セットは、適合する C タイプの凸型ワッシャーで構成されていますとD型凹ワッシャー。精密鍛造と超微細研削後の球面接触面は滑らかで平坦で、高い嵌合精度と柔軟な摺動性能を備えています。機器の設置中に、取り付け面が傾いたりオフセットしたりした場合、凸面と凹面の曲面が自由にスライドして角度の自己補正を完了し、ボルトとプレスワークの表面に完全にフィットします。

この動作原理は、従来の平型ガスケットの強制組み立て状態を完全に変えます。取り付け誤差の強制校正によって引き起こされるボルトのねじれや曲がりを回避し、接続システムが常に最適な応力状態にあることを保証し、機械装置全体の剛性と安定性を大幅に向上させます。

材質グレード	最高連続使用温度	推奨トルク係数	適用環境に関するヒント
C45炭素鋼	220℃	0.14～0.18	一般産業用、金型内部組立
A2ステンレス鋼	300℃	0.18～0.22	湿気の多い屋内、一般的な防食シーン
A4 ステンレススチール	315℃	0.19～0.23	海岸の塩水噴霧、化学腐食環境

材質・表面処理の実用価値

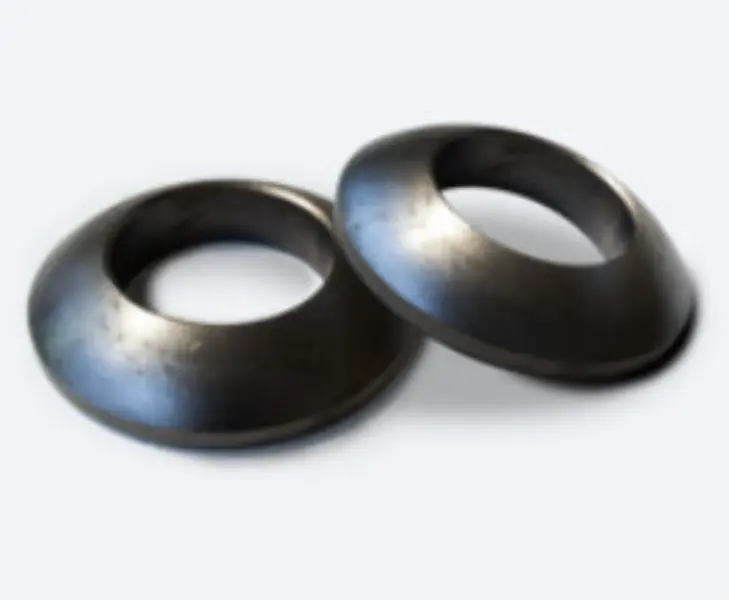

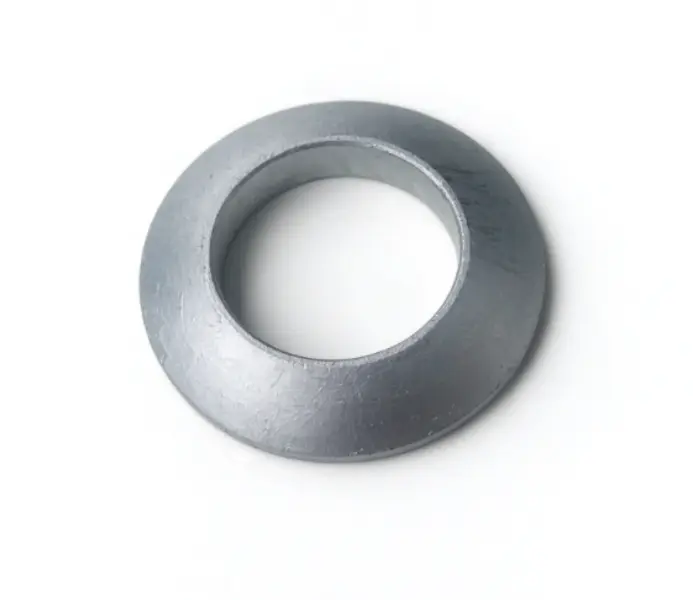

さまざまな材質と表面処理構成により、ワッシャーは目的の環境適応性を実現します。DIN6319 球面座金 凸凹自動調心座金多様な材質オプションを採用。ホワイトブルー亜鉛メッキを施した C45 炭素鋼ワッシャーは、均一なコーティングと安定した防錆性能を備えており、ほとんどの屋外および一般産業の組み立てシナリオに適しています。黒色酸化処理された製品は、低摩擦で反射グレアがないため、精密な金型の内部クランプに適しており、金型の加工精度への影響を回避できます。 A2/A4 ステンレス鋼ワッシャーは、表面メッキ保護を放棄し、固有の耐酸化性と耐食性を備え、高湿度、塩水噴霧、および過酷な化学作業条件に完全に適応します。

すべての材料は認定された大規模製鉄所から調達されており、安定した機械的特性と信頼性の高い硬度を備えているため、ワッシャーが長期にわたる強い圧力下でも変形したり破損したりしません。個別のエンジニアリングニーズを満たすために、カスタマイズされた表面処理や特殊サイズの製品がサポートされています。

典型的なアプリケーションシナリオ

強力な角度補正と応力バランス性能により、DIN6319 球面座金 凸凹自動調心座金高精度、重負荷の産業分野で広く使用されています。金型業界では、繰り返しの型締や熱膨張収縮により金型プレートの変形や平面度のずれが発生しますが、自動調心ワッシャーセットは微小な角度誤差を自動的に補正して型締力を安定させます。

重機、油圧機器、鉄骨構造工学、発電機の基礎組立では、基礎の沈下や機器の設置のずれがよく発生します。 DIN6319 ワッシャー セットは、ボルト接合部にかかる不均一な応力の問題を効果的に解決し、機器の振動や接続の緩みを防止し、機械システムの長期安定した動作を保証します。機械設計や設備のアップグレードに必要な最適化された締結アクセサリです。

標準化された梱包と輸出配送保証

輸出志向のプロのファスナーメーカーとして、寧波港通濟利ファスナー有限公司は、国境を越えた長距離輸送中の製品の完全性を確保するために、すべての完成ワッシャーに厳格な輸出グレードの標準梱包を採用しています。従来の製品は、防水性と防湿性のプラスチック製の内袋で梱包されており、厚みのある強化カートンの外箱と合わせて、製品の表面の錆、傷、衝突、変形を効果的に防止できます。

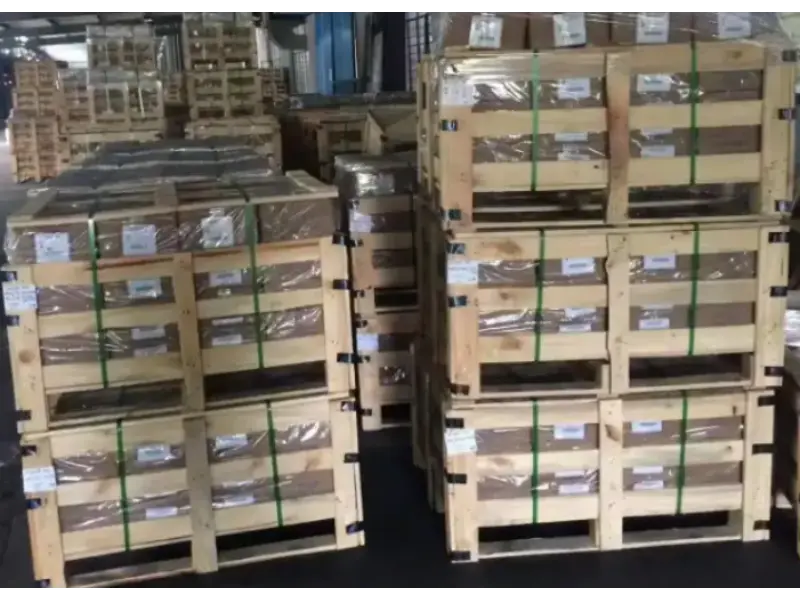

大量の輸出注文や高規格の顧客注文の場合は、輸送の安全性をさらに高めるためにカスタマイズされた木箱梱包やパレット梱包をサポートします。すべてのパッケージは、カスタマイズされた顧客のブランド ロゴと専用ラベルをサポートし、ブランドの輸出と倉庫管理のニーズに対応できます。納品前に、当社のチームは製品の外観、サイズ、数量を完全に検査します。DIN6319 球面ワッシャー凸面および凹面自動調心ワッシャー、国際輸出基準に従って厳密に分類および梱包し、裏付け書類の照合を完了して、世界中の顧客への商品の安全かつバリアフリーな配送を保証します。

寧波港通Zheliファスナーを選ぶ理由

当社は成熟した生産技術と完全な品質検査システムを備え、高水準のDIN規格ファスナーの研究開発と生産に注力しています。全てDIN6319 球面座金 凸凹自動調心座金製品はドイツの工業規格に厳密に従って製造されており、正確な寸法公差と優れた互換性を備えています。

原材料の入荷検査、精密加工、表面処理から完成品の梱包、納品に至るまで、一貫した品質管理を実施しています。サンプルテストサービス、M6からM64までのフルサイズのカスタマイズ、安定した在庫供給、専門的なプリセールスおよびアフターセールスの技術サポートを提供します。信頼できる製品品質と行き届いた輸出サービスにより、当社はヨーロッパ、アメリカ、東南アジア、その他の地域の顧客と長期的な協力関係を確立し、世界の工業用ファスナー市場で広く認められています。

よくある質問

Q1：凸ワッシャーと凹ワッシャーはセットで使用する必要がありますか？

A1: はい。 C型凸ワッシャー群とD型凹ワッシャー群のマッチングのみが、組立角度ずれを補正する自動調心機能を実現します。ワッシャー単体では滑り嵌めができず、角度修正効果が得られません。

Q2: DIN6319 球面座金と普通の座金の最大の違いは何ですか?

A2: 主要な違いは角度補正機能です。通常のワッシャーは圧力を分散することしかできませんが、DIN6319 自動調心ワッシャーは取り付けの傾きを積極的に修正し、ボルトの曲げ応力を排除し、耐久性の高い接続の安全性と耐用年数を大幅に向上させることができます。

Q3: DIN6319 ワッシャーは高温および腐食環境でも使用できますか?

A3: はい。複数の素材オプションをご用意しております。 A2/A4 ステンレス鋼モデルは腐食環境に適応し、高品位な材質は連続高温作業条件に耐えることができ、さまざまな過酷なシナリオの使用ニーズに対応します。
